Metal学习资料，渲染管线、坐标空间和着色器

前言、学习资料

杂乱的资料网上有很多，系统的学习推荐 《Metal by Tutorials, Beginning Game Engine Development With Metal》。

官方地址：Metal by Tutorials，目前是第四版，需付费购买，不过在网上可以搜到免费的pdf。

书籍源码：https://github.com/kodecocodes/met-materials

中文系列教程：Metal 入门学习，后记，经过实践，发现这个教程深涩难懂，不过那几个介绍概念的文章还是蛮有用的。

一、渲染管线

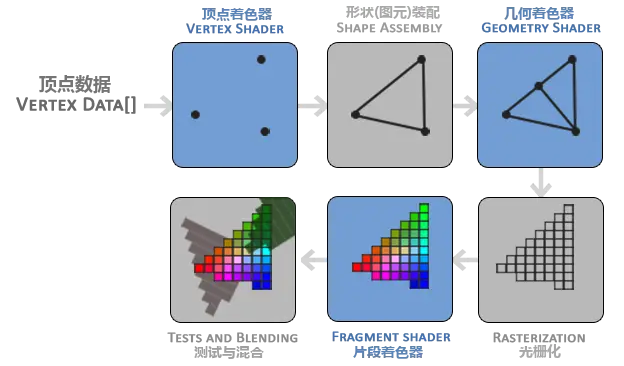

渲染管线每个阶段的抽象展示：

二、坐标空间

一个顶点在渲染中，通常会经历6个坐标空间：

1. 物体局部空间

2. 世界空间： 世界空间的中心位置在(0, 0, 0)

3. 相机空间：在相机空间中，相机本身是在(0, 0, 0)，而世界的中心是对着它们拍照的拿着相机的人。当相机移动时，相机的位置一直保持在(0, 0, 0)，其它物体会相对相机移动。

4. 裁剪空间：这个空间存在的意义是：我们需要转换一个3D场景投影到一个2D场景。裁剪空间是一个立方体，并准备好扁平处理。

5. 规格化设备空间：NDC（Normalized Device Coordinate），投影到裁剪空间时创建了一个半w尺寸的立方体盒子，在光栅化时，GPU会转换w到正交坐标系+d的点，x和y轴的取值范围规格化到-1到1，而z轴的取值范围规格化到0到1。

6. 屏幕空间：现在GPU已经有一个正交化+的立方体了。它会把裁剪空间平面化，并且转换到屏幕坐标系中，准备好显示到设备的屏幕中。（比如在iPhone16，屏幕空间分别率应该是2532*1170）。

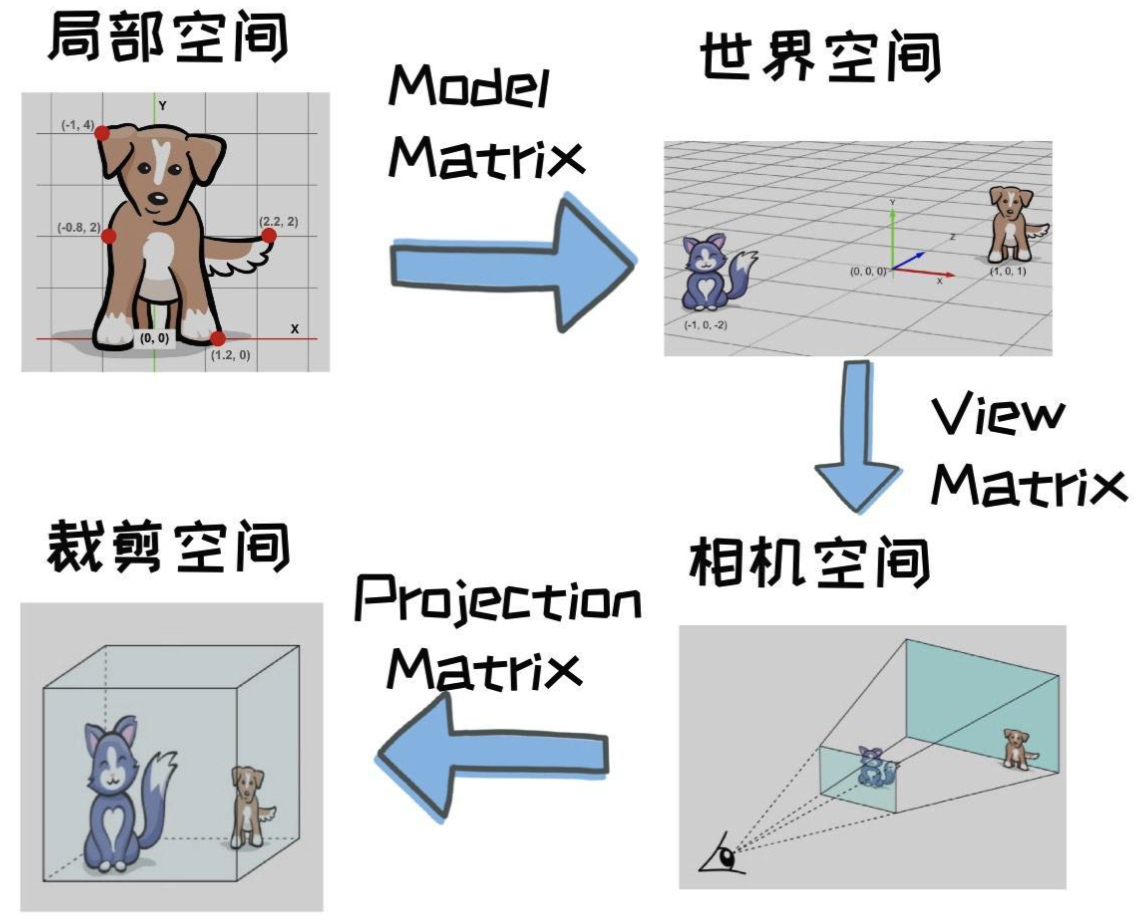

几个空间坐标变化大致如下：

Metal的坐标系

1、Metal默认坐标系是标准化坐标系。

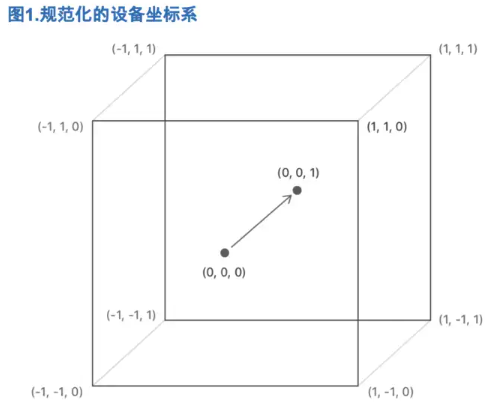

这意味着默认情况下看到的是一个以(0, 0, 0.5)为中心的 2x2x1 的立方体。

如果考虑z = 0平面，则 (-1, -1, 0)为左下角，（1, -1, 0）为右下角，（0, 0, 0)为中心，(-1, 1, 0) 为左上角，(1, 1, 0)为右上角。

2. 顶点坐标系是四维的(x, y, z, w)，原点在画布的正中心。采用左手坐标系。

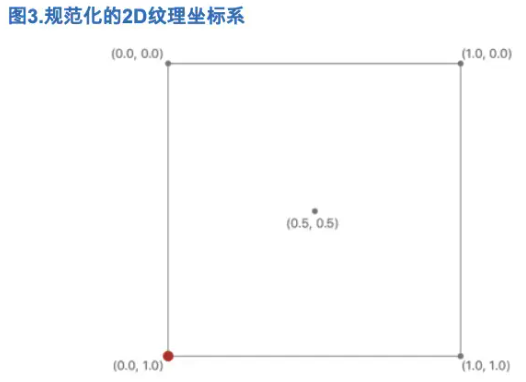

3. 纹理坐标系是二维的(x, y), 原点在图片的左上角

三、几个重要概念：

像素：一个图形由许多许多像素组成。

顶点着色器：将原图像的3D坐标转换成适应屏幕的3D坐标，同时建立需要绘制的顶点坐标 与 需要采样的纹理坐标的映射关系。在开发中，我们需要预先设好顶点坐标与纹理坐标的映射，供系统内部光栅化处理，最后传到片段着色器中。

纹理：用于被采样器采样，给片段着色器上色的图像。在开发中，我们需要读取图像的字节，动用接口生成纹理。

片段着色器：基于顶点着色器的输出、纹理的采样结果，输出一个个着色后的像素，这些像素组成了一整个图像。在开发中，我们需要根据顶点着色器输出(光栅化处理后)的数据、纹理数据，对纹理进行采样，并输出该光栅化像素对应的rbga。

四、Vertex Function

输入：由用户自定义，通过setVertexBuffer(buffer: offset: index) 或者 setVertexBytes(bytes: length: index)传入，数据结构无明显限制，含有Vertex Function的输出所必须得信息即可。

输出：一般有以下两种格式，第一种格式用于绘制三角形、正方形等几何图形；第二种格式用于“贴图”或涉及Texture的处理。

// for draw triangle
struct RasterizerData
{
    float4 position [[position]];
    float4 color;
};

// for draw texture
struct RasterizerTexureData
{
    float4 position [[position]];
    float2 textureCoordinate;
};

五、Fragment Function

输入：一是复用传入过来光栅器的数据（[[stage_in]]标识），二是用户设置的Buffer（无格式要求）和Texture（有格式要求），通过setFragmentBuffer(buffer: offset: index), setFragmentBytes(bytes: length: index),setFragmentTexture(texture: index)等设置。

输出：float4+(顶点的RGBA颜色)。Fregment Function之后没有课编程的环节，再返回也就没有意义了。
